產品用途

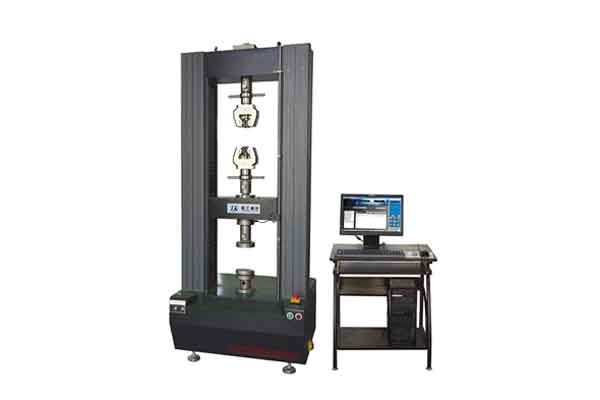

本機用于金屬及非金屬(含復合材料)的拉伸、壓縮、彎曲、剪切、剝離、撕裂、保載、松弛、往復等項的靜力學性能測試分析研究,可自動求取ReH、ReL、Rp0.2、Fm、Rt0.5、Rt0.6、Rt0.65、Rt0.7、Rm、E等試驗參數,并可根據GB、ISO、DIN、ASTM、JIS等相關標準進行試驗和提供數據.
產品特點
1、門式框架結構,傳動加載系統采用交流伺服電機及同步齒形帶減速裝置,帶動滾珠絲杠轉動,再驅動移動橫梁實現加載.
2、控制及測量系統:采用DSC-10全數字閉環控制系統進行控制及測量,采用電腦進行試驗過程及試驗曲線的動態顯示,并進行數據處理.
3、實現位移、變形、速度閉環控制.
4、多層保護:具有軟件和硬件兩級保護功能,可實現對試驗機的過載、過流、過壓、欠壓、過速、限位等多種保護方式;
5、采用USB或串口通訊,數據傳輸穩定可靠,抗干擾能力強;
6、采用3路脈沖信號捕獲通道(3路脈沖信號分別為1路位移和2路大變形信號),且采用四倍頻技術,使有效脈沖數量放大四倍,提高了信號的分辨率,捕獲頻率為5MHz;
7、實時曲線顯示及處理,圖形圖像化,軟件結構模塊化;
8、可設定屈服后去掉引伸計功能.
技術參數
準確度等級 |
0.5級 |
試驗力測量范圍 |
0.4%~100%FS(滿量程) |
試驗力示值誤差 |
示值的±0.5%以內 |
變形示值誤差 |
示值的±0.5%以內 |
位移示值誤差 |
示值的±0.5%以內 |
位移分辨率 |
0.025μm |
位移速率調節范圍 |
0.01~500mm/min |
選型表
| 型號 | CMT-01L/02L/05L/1L/2L/5L |
CMT-10/20/30/50 |
CMT-100 |
CMT-200 |
CMT-300 |
| 力值(KN) | 01/02/05/1/2/5 |
10/20/30/50 |
100 |
200 |
300 |
| 有效拉伸行程 | 800 |
700 |
700 |
600 |
600 |
| 有效壓縮行程 | 800 |
7000 |
700 |
600 |
600 |
| 立體型式 | 單立柱臺式 |
雙立柱臺式 |
雙立柱落地式 |
雙立柱落地式 |
雙立柱落地式 |
| 有效試驗寬度 | -- |
440 |
550 |
550 |
550 |
| 電源 | 單相220V |
單相220V |
三相380V |
三相380V |
三相380V |
