產品概述

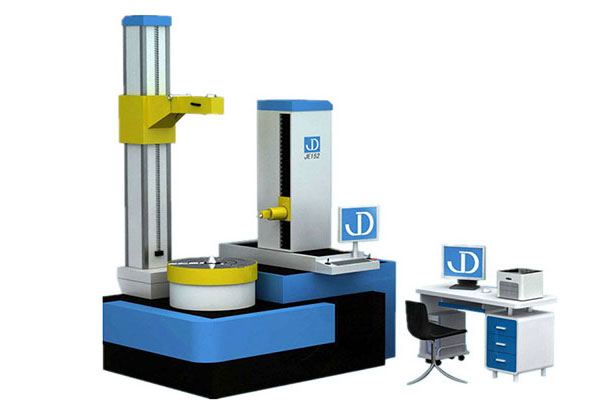

JE系列齒輪測量中心采用成熟的測量原理及數控、誤差數據采集處理方法,精度更穩定、測量更快速、使用更方便、讓齒輪測量中心成為主流的產品,為解決大齒寬內齒輪測量難題。針對大規格的齒輪量儀,可根據需要選擇額外設計的變型產品JE62N、JE82N、JE102N型齒輪測量中心。根據客戶提出的超過一米大規格齒輪測量的需求,JE系列產品在基礎上,進一步拓展了JE122、JE152兩款大規格齒輪測量中心,解決大直徑內、外圓柱齒輪的測量難題。
產品特點
1、特色外觀,花崗巖基座,四軸全閉環數控軸組成通用齒輪測量系統;
2、儀器結構繼承精達成熟布局及導軌形式,機電一體設計;
3、測頭的核心部件采用進口TESA傳感器,主體結構采用可旋轉90度并增加徑向"觸發"功能結合數控系統實現“誤操作保護”、整體封裝形成的“二維半”測頭技術,具有測量精度高、切向定位準確、測桿更換方便、誤操作保護、自動測力換向等功能特點。
4、配備進口光柵、主軸采用DDR直接驅動技術,直線軸采用進口全數字交流伺服單元,針對齒輪量儀專門開發的數控系統,全閉環控制、全量數據采集誤差處理,全自動進行齒輪各項誤差的全自動測量;
5、儀器徑向坐標軸保證全測量范圍的直線運動行程,不需要人工調整測頭前后位置;
6、針對特大模數,展長的齒輪齒廓測量,軟件可選擇沿齒輪嚙合線方向的三軸測量,不存在機械切向展開長度不夠的問題,儀器測量模數可遠大于技術指標數據;
7、針對微小模數齒輪的測量,采用精達“圓柱測頭”結合三軸測量技術,在用戶需要的情況下,可額外滿足z小0.2模數齒輪的測量;
8、針對內齒輪特別是大變位的內齒輪齒廓測量,頻繁選擇更換測頭,易發生測桿與齒面干涉的問題,同樣可軟件選擇沿齒輪嚙合線方向的三軸測量方式,解決內齒輪的測量難題,一個測頭可輕松測量不同模數的齒輪。
技術參數
型號 |
JE20 |
JE32 |
JE42 |
JE62 |
JE82 |
JE102 |
被測齒輪模數(mm) |
(0.5)1~8 |
(0.5)1~10 |
(0.5)1~15 |
1~20 |
1~25 |
1~30 |
齒輪z大外徑(mm) |
220 |
350 |
450 |
650 |
850 |
1050 |
兩距離(mm) |
10~400 |
10~500 |
10~500 |
10~700 |
10~1000 |
10~1000 |
垂直測量行程(mm) |
240 |
340 |
340 |
450 |
500 |
500 |
齒向角范圍(mm) |
0 ~ 90° |
|||||
測頭分辨率(mm) |
0.0001 |
|||||
光柵分辨率 |
0.0002°/0.0001mm |
0.0001°/0.0001mm |
||||
z大工件重量(Kg) |
50 |
150 |
200 |
600 |
800 |
1000 |
