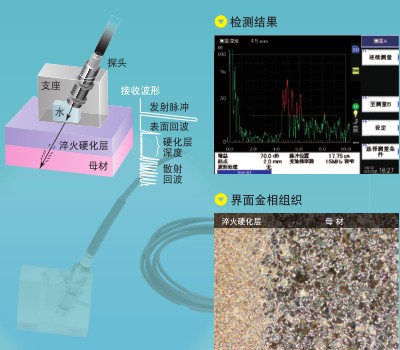

檢測原理
與母材相比，淬火層的結晶組織細微，超聲波通過細微化的淬火硬化層，在母材上產生散射，用于檢測各類鋼制材料表面感應淬火硬化層的深度。
產品特點
1、檢測采用超聲波，簡單易行;
2、高性能探頭，高分辨率的聚束探頭，實現高精度的檢測;
3、密封式局部水浸支座，依照對象材料的形狀制作，可進行穩定的檢測;
4、波形處理功能，讓界面層一目了然;
5、在條件設定界面，使條件的設定簡單易行;
6、自動校正功能，使校正工作簡單易行;
參數指標
1、硬化層深度檢測范圍說明
檢測深度0.7～15mm。只能檢測表面淬火硬化層的深度，但不能檢測淬火硬化層的硬度。檢測0.7～22mm硬化層的厚度，對表面粗糙度有一定要求。一般要求Ra≤0.8μm。

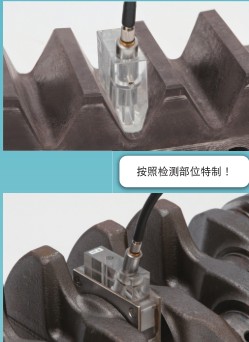

2、被檢零件形狀說明
不同形狀的工件原則上是選用不同的保持具，但形狀比較類似接近的可以選用一個保持具測量即可。如齒輪模數在8以上的所有齒輪只要選用一組齒面齒根保持具即可測量。直徑大于150mm以上的圓環，其內外滾道只要選用z小溝道R大于5(含內外滾道)的各一個保持具即可測量所有滾道。保持具的選用跟材料和淬火工藝無關。
3、被檢零件材料說明
所有鋼制材料作表面深度硬化層的感應淬火都可以檢測,被檢測零件的材料如：42CrMo、50Mn、40Cr、45、 40CrNiMo等碳鋼的表面感應淬火硬化層厚度(除特殊淬火工藝和特殊材料外)。滲碳、滲氮處理檢測比較困難。
4、使用者不需要專業資質
一般工作人員經培訓即可操作，但熱處理專業或有超聲波操作經驗的人，會更容易掌握操作方法。
5、檢測工序說明
粗車圓環件的內外徑、平面、圓弧面的表面淬火要求，粗車表面、銑齒表面及磨削表面均能準確檢測。
6、數據輸出說明
直接輸出淬硬層深度數值，并具備儲存和導出打印功能。
7、適用性說明
外形規格：110(D)×180(H)×286(W)，重量輕約3.5kg，故攜帶方便、檢測速度快，防塵防水，適合現場和實驗室檢測需要。
8、檢測前調試說明
用一個試塊校準后，就可實現對不同尺寸及不同形狀的零件檢測。不需要被檢測零件的標準試樣。
9、操作系統支持說明
支持Windows 2000/XP,界面為日文、英文和中文。可提供中英文說明書各一套。
10、工作環境條件
1、設備具有交流、直流兩用功能，一塊鋰電池直流供電可持續工作時間不少于4小時。
2、設備工作時無噪聲產生。
技術參數
