產品概述

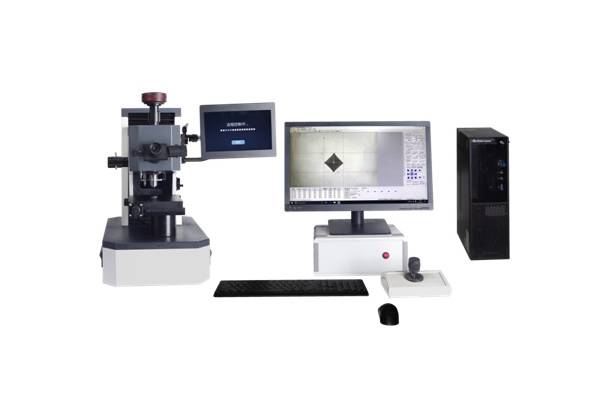

JMHVS-1000-XYZ“奧龍芯”全自動精密顯微硬度計集成了光學成像、機械位移、電子控制、數字成像、圖像分析、計算機處理等多種技術，通過計算機主機實現對顯微維氏硬度計和自動載物臺的控制，并將硬度壓痕數字化成像在計算機屏幕上，再通過自動讀數、手動讀數等手段，準確測量金屬及部分非金屬材料及各種膜層、鍍層的顯微硬度、硬化層深度、膜層厚度、兩點間距等。還可拍攝金屬表面形貌并進行固定倍率打印等。
技術參數
型號 |
JMHVS-1000-XYZ |
試驗力 |
10gf、25gf、50gf、100gf、200gf、300gf、500gf、1kgf 0.098N、0.245N、0.49N、0.98N、1.96N、2.94N、4.9N、9.8N |
執行標準 |
GBT4340,ISO 6507,ASTM_E92 |
試驗力切換 |
自動 |
試驗力施加方法 |
自動(加荷、保荷、卸荷） |
XYZ樣品臺和移動控制 |
系統提供XY電動移動樣品臺和Z軸控制: |
加載模式和路徑設置 |
多種方式保證用戶在樣品擺放位置不垂直或水平時,仍然獲得滿意的測量結果. |
全自動測量 |
按設定的加載路徑逐點自動加載、自動測量壓痕計算硬度值,并繪制硬化曲線; |
| 攝像頭和標定管理 | 1、300萬像素 USB2.0 CMOS顯微鏡測量攝像頭 |
硬度值轉換、修正 |
硬度轉換:測得的維氏硬度值可轉換到美標、國標、或德標的其它硬度值如HB、HR等; |
數據統計 |
自動計算硬度的平均值、方差等統計值 |
測量算法 |
1、自動讀數技術——不僅可以得到亞像素、高重復性的結果,且適用于一般的壓痕圖像甚至包括有少量銹蝕、劃痕、光線不勻、淺腐蝕的圖像,測量速度快; |
硬化曲線 |
自動繪制硬化曲線 |
數據儲存 |
原始測量數據和圖像等可保存于文檔供以后調出打出報告;一個文件保存一個測量的所有數據 |
測試報告 |
自動生成Word或Excel文檔報表;報表格式可定制;標準格式包括每單個測量點硬度值、統計值、壓痕圖像、和硬化曲線等 |
努氏硬度 |
可設置為努氏硬度測量 |
測試單位 |
0.01μm |
硬度測試范圍 |
5-3000HV |
試驗力施加方法 |
自動(加荷、保荷、卸荷) |
測試顯微鏡放大倍率 |
100X(測試);400X(觀察) |
壓頭與物鏡切換 |
自動 |
轉換標尺 |
HR/HB/HV |
試驗力保荷時間 |
5-60s |
X-Y試臺 |
尺寸:100×100mm 移動:25×25mm |
試件高度 |
180mm |
壓頭中心到機體距離 |
110mm |
電源 |
AC220V±5%,50-60Hz |
外形尺寸 |
490×320×530mm |
凈重 |
約60kg |
標準配置 |
砝碼軸、砝碼、十字試臺、薄片夾持臺、平口夾持臺、細絲加持臺、螺絲刀、水平調節螺釘、10x測微目鏡、顯微硬度塊、備用燈泡、備用保險絲、水平儀、產品合格證、產品使用說明書 |
軟件配置 |
XY電動平臺、加密狗、電源線、兩維平臺控制箱、XYZ連接線、USB連接線、300萬專用攝像頭、軟件安裝光盤 |
全自動硬度圖像測量系統 |
XY電動平臺+300萬數字攝像頭+XYZ三維平臺控制箱+全自動硬度圖像軟件(自動平臺,自動轉塔,自動加載,自動讀數) |
