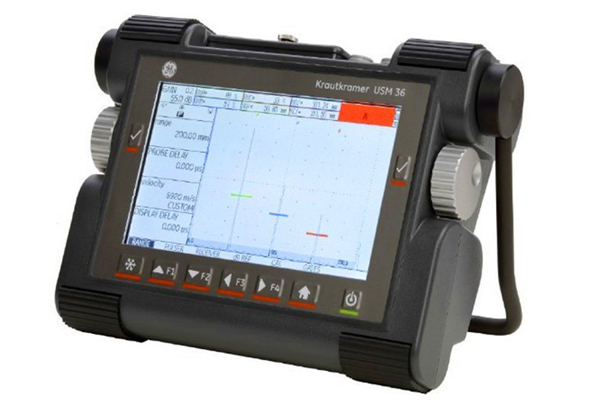

USM 36超聲波探傷儀
產品特點
1、同級別中大的A掃描顯示:分辨率為800×480像素的7英寸大屏幕;
2、簡單操作:采用之前款式中熟悉的雙旋鈕設計,功能鍵簡化到直觀的6按鍵,讓操作簡單;采用與之前款式相同的操作方式與用戶界面,曾經使用過此類設備的技術員容易操作;
3、靈活的數據報告及存儲:能抓取A掃描視頻中的屏幕用于后續的分析作為檢測的證明,數據可存儲到SD卡中,報告格式可以是JPEG或BMP;
4、連通性:VGA接口允許外接顯示器或投影儀,方便培訓等;
5、可在惡劣的環境中使用;防塵防水等級IP66,可在-10～55°C的環境中使用;其重量含電池總共才2.2Kg,電池工作時間長達13小時;
6、多版本選擇:提供4種版本達到不同的標準要求。
技術參數
| 顯示屏尺寸 | 7英寸面積:152.4mm×91.44mm,像素分辨率:800×480像素 |
| 顯示偏移 | -15—3,500微米,探頭延遲:0—1,000微米 |
| 聲速范圍 | 250—16,000米/秒,重復頻率:15—2,000Hz自動優化調節,3種自動調節模式以及手動連續可調 |
| 探頭接口 | 2XLEMO 1或2XBNC,USB接口:USB類型B接口,服務接口:LEMO-1B,8針 |
| 脈沖類型 | 尖波,可選方波 |
| 脈沖電壓(方波模式下) | 120—300V,in steps of 10 V with a tolerance of 10% |
| 脈沖上升沿/下降沿時間 | 不超過10納秒 |
| 脈沖寬度(方波模式下) | 30—500納秒,步距10納秒 |
| 脈沖幅度(尖波模式下) | 低:20V,高：300V |
| 脈沖能量 | 低:30納秒,高：100納秒 |
| 阻尼 | 50歐姆,1000歐姆 |
| 接收器數字增益 | 110dB動態范圍,調節步進0.2dB |
| 模擬帶寬 | 0.5—20MHz |
| 濾波器 | 帶通濾波器:1-5MHz/2MHz/2.25MHz/4MHz/5MHz/10MHz/13MHz/15MHz |
| 檢波 | 正半波、負半波、全波、射頻 |
| 獨立閘門 | 閘門A、B以及C(選項) |
| 測量模式 | 波峰,波側,J-波側 |
| 卡槽 | SD卡槽適用于所有標準SD卡 |
| 存儲容量 | 8GBSD卡 |
| 數據格式 | ASCⅡ數據結構UGO |
| 報告格式 | JPG或BMP格式 |
| 電池 | 鋰電池(13小時)、內部充電器/電源充電器以及外部充電器(選項) |
| 電源適配器/充電器 | 通用交流電100—240V，50/60Hz |
| 尺寸 | 177×255×100毫米(長×高×寬) |
| 重量 | 含電池2.2千克 |
| 語言 | 含中、英等18種語言 |
| 溫度和濕度(存儲) | EN60068第2部分 |
| 振動 | EN60068部分2-6 |
| 沖擊 | EN60068部分2-27 |
| 防護等級 | EC60528標準IP66 |
| 工作溫度 | -10—55℃ |
| 存儲溫度 | -20—60℃ |
| 規范符合 | EN 12668 |
