一、產品簡介
視覺維氏硬度計是采用嵌入式圖像芯片技術取代傳統測量目鏡，使得無需操作系統與無需電腦。與”奧龍芯”步控電加載技術的方法結合，實現每秒鐘采集高達4800個24位力值數據，可控制力值的精度。具有測量方便、簡單，測量精度高，重復性好，加載速度快等特點。視覺維氏硬度計有多種型號，每種型號都有所對應的標尺，具體如下表格：
| 產品型號 | 標尺 |
| MHVS-5V | 0.2、0.3、0.5、1、2、2.5、3、5 |
| MHVS-10V | 0.3、0.5、1、2、2.5、3、5、10 |
| MHVS-30V | 0.5、1、2、3、5、10、20、30 |
| MHVS-50V | 1、2、3、5、10、20、30、50 |
二、工作條件
視覺維氏硬度計對工作環境有一定的要求，其室溫要在23±5℃的范圍內，濕度不大于65%，還需在穩固的基礎上無震動的環境下保持基本上的水平安置。
三、試樣要求
1、試樣表面須干凈清潔，不得有污物和油脂等，保證其試樣表面的光潔。
2、當試樣為微小試樣、細絲、薄片的時候，為了測試結果的準確性，可以采用薄片夾持臺、平口夾持臺、細絲夾持臺;在遇到各別不規則試樣以及微小試樣的時候，可先將試樣鑲嵌拋光后在進行測試或者可以采用特定的夾持臺來進行測試。
四、操作流程

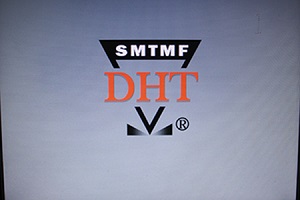

1、開啟電源開關之后，屏幕顯示廠家標志，點擊屏幕上任意位置進入操作界面。 (如下圖1)

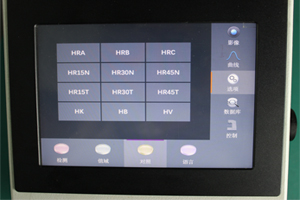

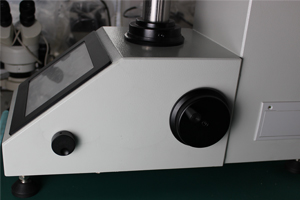

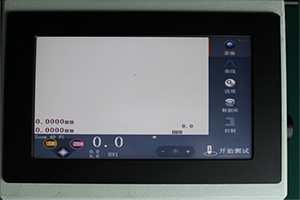

2、進入界面后，影像是處于休眠狀態(如下圖2)，按右側測量旋鈕(如下圖3)進行解除休眠狀態。進入操作面板右方”選項”，在選擇”對照”，然后在設置頁面中選擇需要對照的硬度(如下圖6)。(所選擇的對照硬度在圖像顯示區域的右下方(如下圖7))

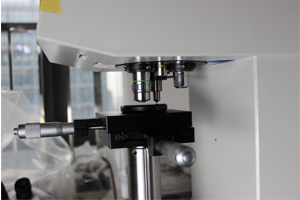

3、然后將試塊放置于十字試臺上(如下圖9)，選擇操作界面中的”20X(40X)”或”10X”，先以”10X”轉動調焦手輪(如下圖4)使其絲杠上升或者下降找到試塊的表面，在”20X(40X)”下用調焦手輪微調找焦平面。
4、按下操作界面上的”開始測試”鍵，轉塔自動切換，且完成加卸載操作。
5、在自動加卸載測試之后，轉塔會自動切換成”20X(40X)”， 壓痕圖像直觀顯示在操作界面上。

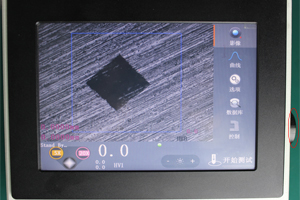

6、在顯示界面中有一個測量框，可以通過右邊的測量旋鈕來調節刻線，當刻線與壓痕角所在點相切時，按下測量旋鈕進行確認。(總共4條邊，相對應壓痕的四個角。操作順序?yàn)?左→上→右→下)

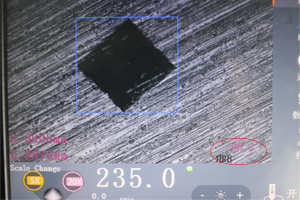

7、當以上步驟測量完成后，會在屏幕的正下方直觀顯示試塊的硬度值。(測量時當某條測量邊線與相對應被測量的角相切出入較大時，需要按照第六步的步驟重新操作。)

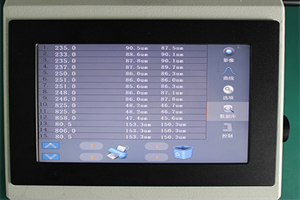

8、在所有的測試結果都會保存到”數據庫”里面，在”數據庫”中可以選擇需要測量的結果進行打印或者刪除(如下圖8)。
9、試驗結束后，結合使用頻率來決定是否關閉電源，關機后罩上防塵罩。如長期不用，建議至少一個星期按照以上步驟在重新操作一次。
|
|
|
|
|
|
|
|
|
|
圖1
圖2
圖3
圖4
圖5
圖6
圖7
圖8
圖9
