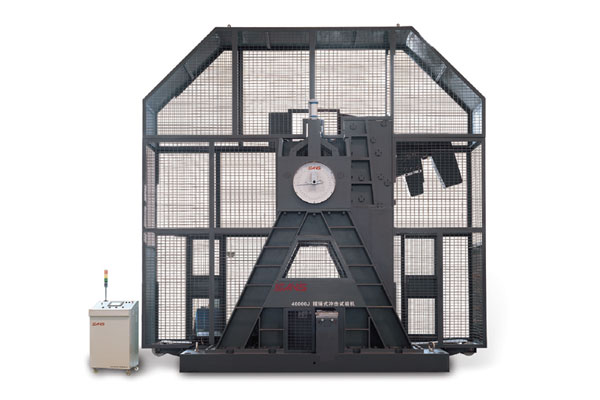

ZBC5404金屬擺錘沖擊試驗機
產品概述
該試驗機是一款大能量的擺錘沖擊試驗機,用于進行鐵素體鋼、管線鋼等金屬材料的DWTT試驗,測定試樣在動負荷下抵抗沖擊的性能,得出DWTT沖擊能量,判斷材料在動負荷下的力學性質,測定其在斷裂型式由脆性轉變?yōu)轫g性的溫度范圍內一次沖斷的試樣斷口形貌特征,用于大厚度管線鋼及鐵素體鋼的研究與開發.
產品特點
1、高強度底座及機架,充分保證設備的強度及精度,減小沖擊時的震動.
2、具有三套掛擺裝置,實現不用更換擺錘就可獲得三種不同的沖擊能量.
3、全自動化控制,送樣、沖擊、掛擺、回收等動作可連貫完成.
4、傳動系統采用伺服電機作為揚擺的動力源,恒扭矩輸出,掛擺準確.直接由擺線針輪減速機帶動離合器,結構簡單,減速比高,抗過載能力強,效率高,體積小,基本免維護等優點.
5、具有送樣及定位裝置,送樣迅速,定位準確,提高試驗效率,減輕試驗人員勞動強度。
6、具有氣動剎車裝置,避免離合器高速時動作,減小離合器沖擊磨損,從而延長其壽命.
技術參數
| 沖擊能量 | 20000J | 30000J | 40000J | |
| 擺錘預揚角 | 81.6° | 106.3° | 135° | |
| 擺錘力矩(沖擊常數) | 23431.46N·m | |||
| 擺錘中心至試樣中心距離 | 2000mm | |||
| 沖擊速度 | 5.788m/s | 7.088m/s | 8.183m/s | |
| 砧座跨距 | 254±0.8mm | |||
| 砧座支承輥直徑 | 30.8±0.8mm | |||
| 支座支承面傾角 | 11° | |||
| 沖擊刀圓弧半徑 | 25.4±0.4mm | |||
| 沖擊刀厚度 | 50.8±0.8mm | |||
| 試樣規格 | 3～40mm | |||
| 試驗機凈重 | 約40000Kg | |||
