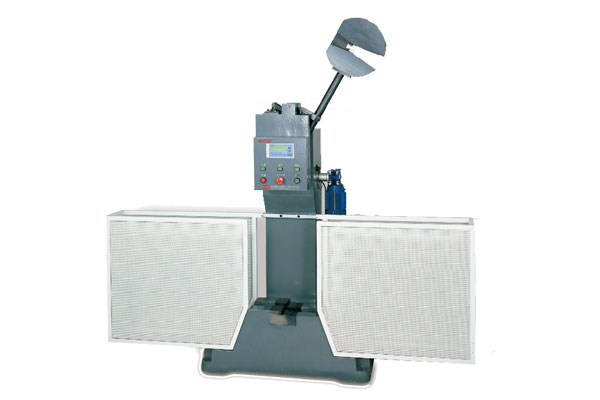

ZBC3000金屬擺錘式?jīng)_擊試驗機
設備構成
設備由主機架、擺錘、掛擺裝置、傳動系統、能量顯示裝置、安全防護裝置、電器控制系統等部分組成
產品特點
1、軸承摩擦力小,空擺沖擊吸收功小于0.3%.
2、采用標準雙級減速機替代老式擺錘復雜的傳動系統,效率高,避免傳動故障.
3、掛擺裝置采用緩沖設計,避免掛擺時的沖擊及對它可能造成的損傷,擺錘落角不變.
4、擺軸采用簡支梁方式支承,結構簡單,加工精度高.
5、圓形擺體設計,降低風阻.沖擊刀采用螺釘緊固楔形壓塊安裝,更換簡單方便.高剛性插頭及擺桿,防止擺錘在沖擊完試樣后在軸向和徑向上的抖動.
6、采用工業用PLC控制系統控制擺錘動作,旋轉編碼器來獲取擺錘的實時位置,系統穩定、可靠,數據準確.(指針式除外)
7、中文文本顯示器可實時顯示擺錘角度和試驗結果,方便的輸入各種參數,操作簡單.(指針式除外)
技術參數
| 型號 | ZBC3152 | ZBC3302 | ZBC3452 | |
| 沖擊能量 | 150J | 300J | 450J | |
| 擺錘力矩(沖擊常數) | 80.3848N?m | 160.7695N?m | 241.1543N?m | |
| 角度分辨力 | 0.1/0.025° | |||
| 擺錘預揚角 | 150° | |||
| 擺錘中心至沖擊點(試樣中心)距離 | 750mm | |||
| 沖擊速度 | 5.2m/s | |||
| 試樣支座跨距 | 40mm | |||
| 試樣支座端部圓弧半徑 | 1-1.5mm | |||
| 試樣支座支承面前傾角 | 0° | |||
| 試樣支座支承面后傾角 | 11°±1° | |||
| 沖擊刀圓弧半徑 | 2～2.5mm | |||
| 沖擊刀夾角 | 30° | |||
| 沖擊刀厚度 | 16mm | |||
| 試樣規格 | 55mm×10mm×10mm; 55mm×10mm×7.5mm;55mm×10mm×5mm | |||
| 試驗機外形尺寸 | 1950×575×1460mm | |||
| 試驗機凈重 | 約600Kg | |||
| 功率 | 800W | |||
| 主機電源 | 交流三相五線380V±10%，50Hz，1KW | |||
| 環境條件 | 周圍環境無腐蝕介質,無震動,無強電磁場干擾. | |||
主要型號
ZBC3152-A、ZBC3302-A、ZBC3452-A
ZBC3152-BE、ZBC3302-BE、ZBC3452-BE
ZBC3152-CE、ZBC3302-CE、ZBC3452-CE
注：A 表示指針式、B 表示液晶式、C 表示微機式、E表示觸摸屏
